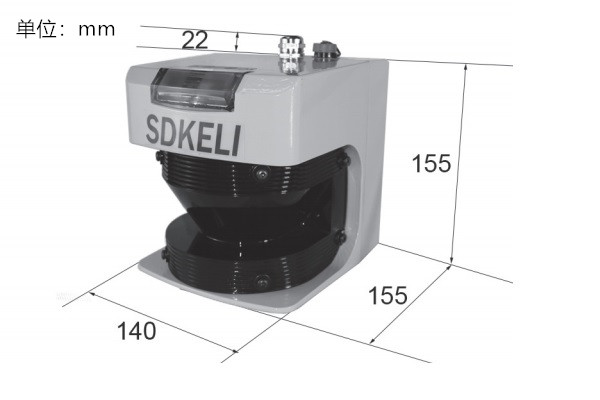

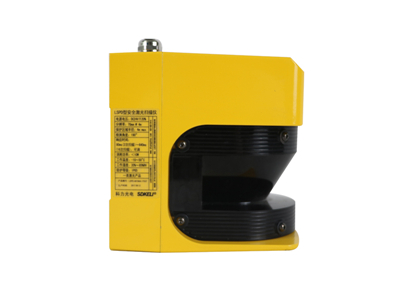

LSPD型安全激光掃描儀

產品介紹：LSPD型安全激光掃描儀基于光學二維掃描和激光測距原理，實現半徑最大15米、角度190°的二維區域防護。掃描儀的防區包括保護區域和告警區域。保護區最大半徑有4米、5米、6米、7米四種型號可選，可靠探測反射率低至1.8％的深黑色物體；告警區半徑最大15米，可靠探測反射率20％以上的物體。用戶可根據實際防護需求，將掃描儀的保護/告警區域配置為任意復雜、不規則形狀。用戶最多可設置16個區域組，并通過外部輸入信號實現多區域組的互換。

分享到：

產品特點

1、安全型激光掃描儀，性能達到國際先進水平
2、符合標準IEC 61496 Type3和ISO13849 PLd安全要求

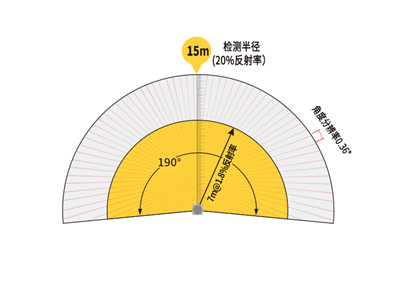

3、最大掃描半徑15米、角度190°
4、用戶可通過連接電腦，將掃描儀防區配置為所需形狀
5、1類激光產品，對人眼安全
6、響應速度快，1秒可測量25000次，默認響應時間80ms
7、檢測精度高，角度分辨率0.36°，保護區域內可靠探測直徑7cm的物體
8、窄帶濾波技術，抗光干擾能力強
9、專業EMC設計和嚴苛測試，確保產品在復雜惡劣的電磁環境下穩定可靠工作

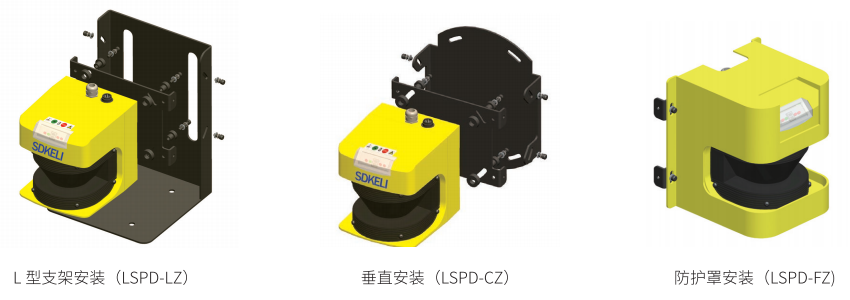

產品組成

LSPD系統包括掃描儀、電源線、配置線和配置軟件

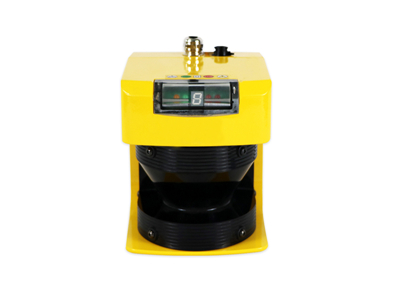

LSPD安全激光掃描儀產品組成圖

產品應用


固定危險區域防護	門禁防護	移動危險區域防護

典型接線圖


單區域組、自動復位、EDM禁用時接線圖	多區域組、手動復位、EDM啟用時接線圖

保護/告警區域介紹

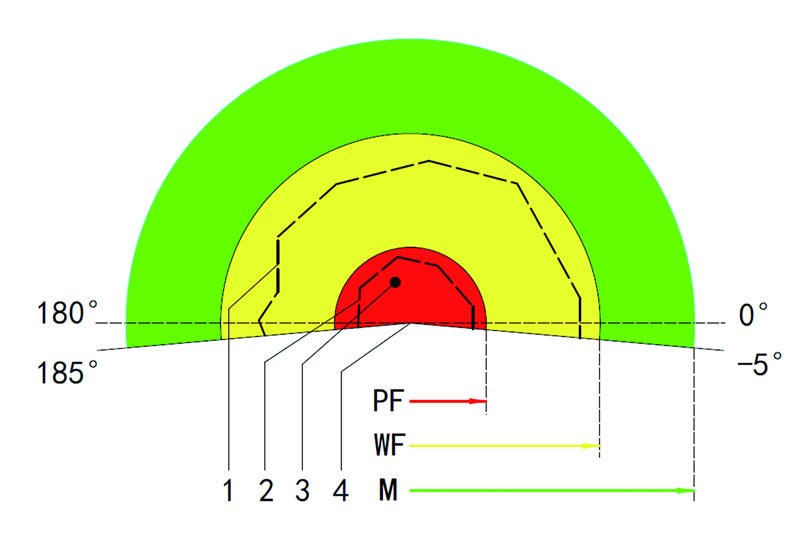

標識	含義	備注
1	配置的告警區域輪廓	通過配置軟件配置
2	配置的保護區域輪廓	通過配置軟件配置
3	保護區域內的障礙物或人	最小檢測物體直徑7cm
4	LSPD型安全激光掃描儀
PF	最大保護區域	[email protected]%反射率
WF	最大告警區域	15m@20%反射率
M	最大測量范圍	50m@100%反射率

光學特性
安全等級	Type3(IEC 61496)，PLd（ISO 13849）
執行標準	2004/108/EC(EMC指令) 2006/42/EC(機械安全指令) IEC 61496-1 IEC 61496-3 ISO13849-1
掃描角度范圍	190°	角度分辨率	0.36°
保護區域最大半徑	4m/5m/6m/7m/(1.8％反射率)	告警區域最大半徑	15m(20％反射率)
最小檢測物體	保護區域內7cm,告警區域內15cm	最大測量誤差	10cm*
激光光源	波長905nm,一類激光產品
環境特性
環境溫度	工作	-10℃~55℃(無結霜及凝霧)
環境溫度	存儲	-40℃~70℃
環境濕度	工作	35％RH~85％RH
環境濕度	存儲	35％RH~95％RH
抗光干擾	白熾燈：最大1500Lux，光源與掃描平面夾角＞±5°
抗振動	頻率10Hz~55Hz;振幅：0.35±0.05mm;掃描次數：三軸，每軸20次
抗沖擊	加速度10g;脈沖持續時間：16ms;碰撞次數：三軸，每軸1000±10次
防護等級	IP65
電氣特性
工作電壓	DC24V±20％	功耗	＜10W(輸出端無負載)
響應時間	80ms(2次掃描)~640ms(16次掃描)，默認80ms
安全輸出（OSSD）	PNP×2（負載能力最大200mA,殘壓小于2V），過流保護，容性負載≤22nF
告警輸出（ALARM）	PNP×1（負載能力最大200mA,殘壓小于2V），過流保護
上電啟動時間	典型值10S	電纜長度	≤50m
附加功能
外部設備監控（EDM）	外接繼電器或接觸器負載時，監控負載常閉觸點的狀態
區域組切換	四組外部輸入信號（Z1、Z2、Z3、Z4）實現多區域組的切換
復位功能	可配置為自動或手動復位，默認自動復位
強反射率背景追加誤差20cm
